硫酸亞鐵生產(chǎn)鐵紅的工藝方法

我國目前生產(chǎn)鈦白(分子式為TiO2)大都采取硫酸法。生產(chǎn)鈦白過程中使用鈦鐵礦和硫酸，副產(chǎn)品為硫酸亞鐵:
FeTiO3+ 2H2SO4＝TiOSO4+ FeSO4+2H2O
冷凍時(shí)，硫酸亞鐵有七個(gè)結(jié)晶水(FeSO4·7H2O)也就是常說的七水硫酸亞鐵了。
硫酸亞鐵可以用來生產(chǎn)鐵紅，但是鈦白粉副產(chǎn)品硫酸亞鐵中含有2%左右的鈦，影響生產(chǎn)鐵紅的色澤，使顏色灰暗，導(dǎo)致鐵紅失去鮮艷性。1975年日本公布了通入氯氣可除去硫酸亞鐵中含有少量的鈦，此后大部分鐵紅生產(chǎn)過程都會(huì)采用通入氯氣的方法。但此方法頗有弊端，一是生產(chǎn)工藝復(fù)雜，二是污染嚴(yán)重。因此推薦采用氯化物的方法，如在硫酸亞鐵中加入三氯化鐵的生產(chǎn)方法。三氯化鐵中的氯可以生成氯化鈦，除鈦。硫酸亞鐵中的鐵生成鐵紅。一舉兩得，也沒有環(huán)境污染問題。

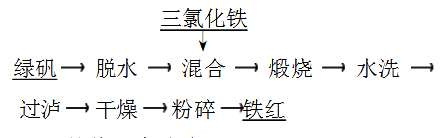

工藝流程：

工藝條件：
加入4%的三氯化鐵和2%的氯化鈉，以150℃/h的速度加熱，至820℃保溫1h。
使用此種方法生產(chǎn)鐵紅，可以除掉其中大部分的鈦，制備顏色鮮艷，與 國標(biāo)一致的鐵紅顏料。且工藝流程簡(jiǎn)短，不僅使副產(chǎn)硫酸亞鐵得到利用，而且生產(chǎn)的鐵紅成本低，無三廢污染，在市場(chǎng)上有較強(qiáng)的竟?fàn)幜Α?/span>
